Mandrins inox de serrage inox 3 mors sur socle PMSB
PMS BECUS : Mandrin manuel en inox à serrage par couronne. Parfait pour maintenir fermement vos pièces lors de l'usinage en tour, fraiseuse, perceuse, machine à fils/électro érosion, etc. Avec une plage de serrage ajustable et facile à utiliser sans outils, ce mandrin vous permettra de gagner en rapidité et en simplicité. Disponible dans plusieurs dimensions extérieures pour s'adapter à vos besoins.
Télécharger la documentation (PDF)

Mandrins INOX à serrage par couronne

Réf. PMS44XX
Mandrins manuels utilisés en usinage pour maintenir les pièces. Utilisé en tour, fraiseuse, perceuse, pour perçage, fraisage, tournage, meulage, machine à fils/électro érosion. Rapide et simple sans outils.

Ce mandrin est conçu avec des matériaux de haute qualité pour garantir une performance durable et fiable.

Fabriqué en acier inoxydable, il offre une résistance exceptionnelle à la corrosion et dispose d’une longue durée de vie.

Il présente une structure légère pour une manipulation facile. La large plage de réglage, une bonne concentricité (<0,02 mm) et répétabilité (<0,005 mm) assurent une qualité de mesure optimale.

L’ouverture et le nettoyage des résidus (copaux etc…) sont rapides et simples. Les mâchoires de serrage trempées sont réversibles pour une utilisation multiple.

Le réglage du mandrin se fait sans outils supplémentaires en tournant simplement la bague de serrage pour un serrage rapide à la main.

Je souhaite + d'informations sur ce produit

Description

Réf. PMS4411

Mandrin tournant en inox - outil cylindrique avec des mors en forme de mâchoire pour maintenir les pièces





d1

d2

 d3 d4 t1 x1 s
35 12 Ø14H6 Ø29 3.1 25.3 3×M2 sur Ø16,5
i1 11 – 23
i2 –
i3 –
a1 1 – 14
a2 20 – 32
a3 –
a4 –
s 4,5
Poids 85 g
Mâchoires Trempé, réversible, rectifié
Plan / dessin

Réf. PMS4412

Mandrin tournant en inox - outil cylindrique avec des mors en forme de mâchoire pour maintenir les pièces





d1

d2

 d3 d4 t1 x1 s
55.5 11 Ø14H6 Ø34 3.5 29.8 3×M3 sur Ø8
i1 13 – 28
i2 23 – 28
i3 33 – 48
a1 1 – 16
a2 12 – 24
a3 22 – 34
a4 32 – 44
s 3
Poids 280 g
Mâchoires Trempé, réversible, rectifié
Plan / dessin

Réf. PMS4413

Mandrin tournant en inox - outil cylindrique avec des mors en forme de mâchoire pour maintenir les pièces





d1

d2

 d3 d4 t1 x1 s
69.5 8.2 Ø12H6 Ø34 3.5 29.5 3×M3 sur Ø8
i1 12 – 32
i2 24 – 44
i3 36 – 56
a1 1 – 20
a2 15.4 – 32
a3 27.4 – 44
a4 39.4 – 56
s 3
Poids 380 g
Mâchoires Trempé, réversible, rectifié
Plan / dessin

Réf. PMS44114

Mandrin tournant en inox - outil cylindrique avec des mors en forme de mâchoire pour maintenir les pièces





d1

d2

 d3 d4 t1 x1 s
119 15.2 Ø24H6 Ø51 3.8 42.7 3×M4 sur Ø30
i1 20 – 60
i2 40 – 80
i3 60 – 100
a1 1 – 40
a2 28 – 60
a3 48 – 80
a4 68 – 100
s 4.5
Poids 1.6 kg
Mâchoires Trempé, réversible, rectifié
Plan / dessin

Réf. PMS4415

Mandrin tournant en inox - outil cylindrique avec des mors en forme de mâchoire pour maintenir les pièces





d1

d2

 d3 d4 t1 x1 s
138 58 Ø58H6 Ø85-0.01 5 43.6 3×M3 sur Ø66
i1 24-68
i2 54 – 98
i3 84 – 128
a1 1 – 58
a2 32 – 84
a3 62 – 114
a4 92 – 144
s 4.5
Poids 2.2 kg
Mâchoires Trempé, réversible, rectifié
Plan / dessin

Réf. PMS44116

Mandrin tournant en inox - outil cylindrique avec des mors en forme de mâchoire pour maintenir les pièces





d1

d2

 d3 d4 t1 x1 s
159 23 Ø28H6 Ø68 3.5 56.8 3×M6 sur Ø36
i1 24 – 82
i2 52 – 110
i3 80 – 138
a1 1 – 56
a2 30 – 80
a3 58 – 108
a4 86 – 136
s 7
Poids 5 kg
Mâchoires Trempé, réversible, rectifié
Plan / dessin

Accessoires de fixation :

Embase plate
Fixation avec référentiel : 3R, EROWA, HIRSCHMANN

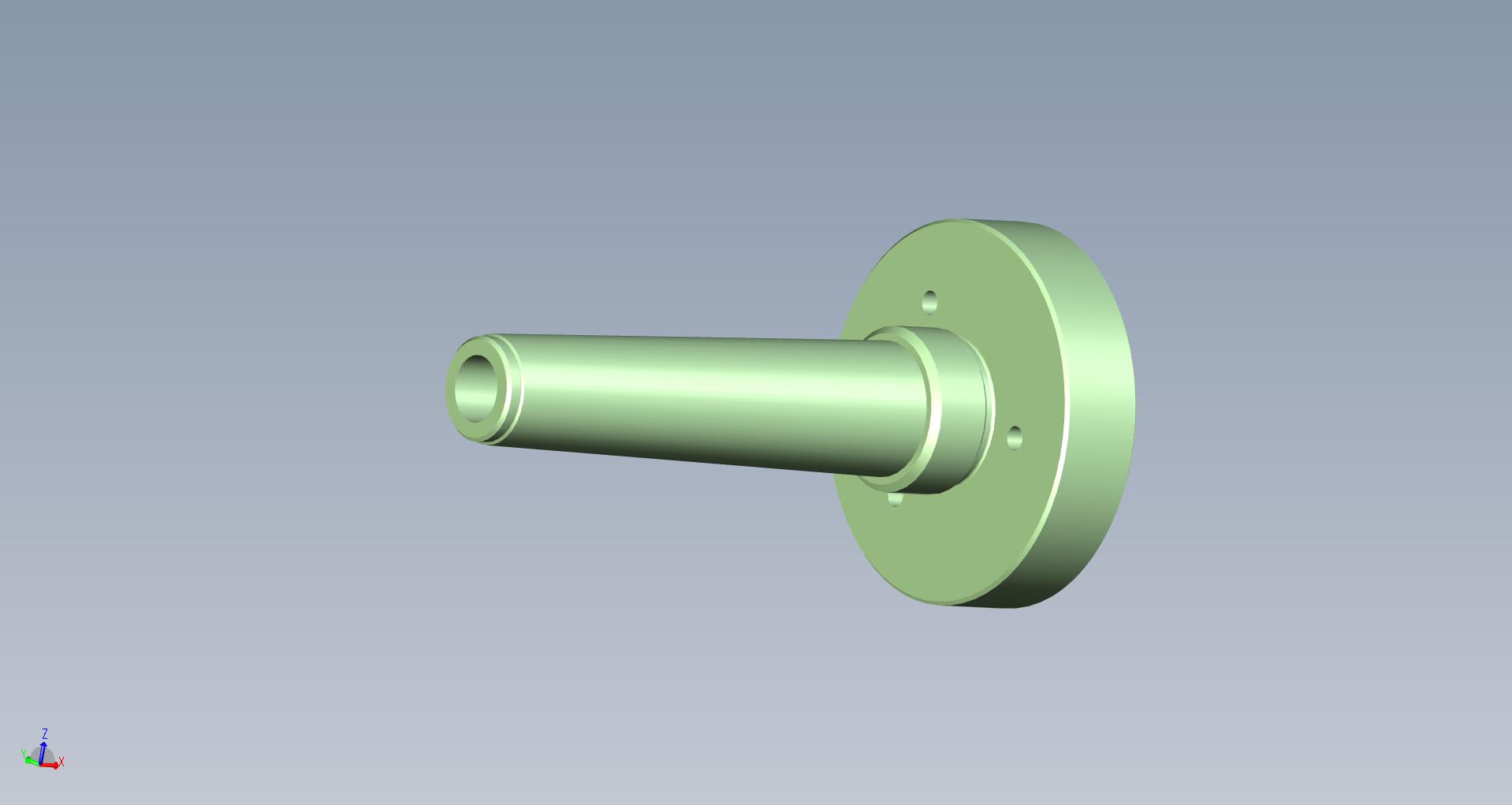

Queue conique Mk2
Queue cylindrique

Options :

Mors avec alésages pour piges
Mors en plastique Peek ®

Pour mandrins Réf. Embase plate Queue cylindrique

Queue conique Mk2

+ écrou
PMS4411 PMS4411-01
Ø 56 ep 14		 PMS4411-02
Ø 14h6 long 30		 PMS4411-03
PMS4412 PMS4412-01
Ø 56 ep 14		 PMS4412-02
Ø 16h6 long 18		 PMS4412-03
PMS4413 PMS4413-01
Ø 56 ep 14		 PMS4413-02
Ø 12h6 long 25
(+ taraudage M5)		 PMS4413-03
PMS4414 PMS4414-01
Ø 56 ep 14		 PMS4414-02
Ø 18h6 long 37.5
(+ taraudage M6)		 PMS4414-03
PMS4415 PMS4415-01
Ø 95 ep 10

–

 PMS4415-03
PMS4416 PMS4416-01
Ø 68 ep 10		 PMS4416-02
Ø 25h6 long 45
(+ taraudage M8)		 PMS4416-03
