Mesure pneumatique

Metro - Une large gamme d'afficheurs pour capteurs de métrologie
Réf. PMS9910
La mesure pneumatique permet de mesurer avec précision et rapidité des caractéristiques telles que le diamètre, la cylindricité, la rugosité, la concentricité etc.. de pièces sans contact par « fuite d’air »
Catégorie :

Description

Rapide et fiable

Mesure sans contact

Précision jusqu'à 0.2 µm

La mesure pneumatique est idéal : pour les pièces avec intervalle de tolérance < 6µm et/ou des tris à 100%

Le principe est rapide, fiable et permet de ne pas abîmer vos pièces via la mesure par « fuite d’air » (pour vos pièces chromées par exemple)

Limitant ainsi grandement le contact avec le système de mesure et la pièce à mesurer.



Ø mini : 0.5 mm  /  Ø max : 500 mm ou plus sur demande  /  Tolérance :  ˂ 6 µm

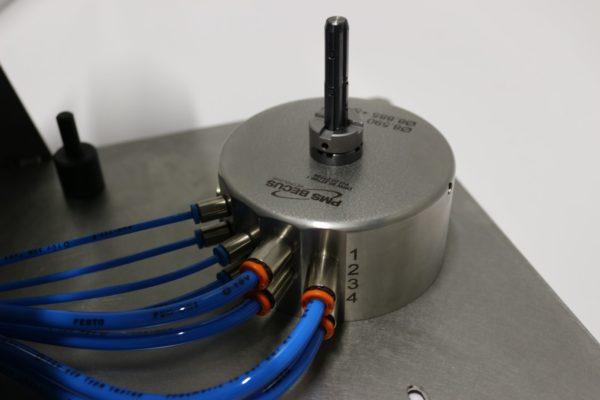

base compact et ergonomique pour la mesure pneumatique uniquement chez PMS BECUS

LES POSSIBILITÉS DE MESURES :

Simple d'utilisation

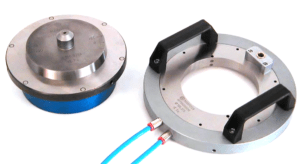

Par exemple : nous obtenons la mesure du diamètre extérieur en insérant la pièce dans une bague à mesure pneumatique par fuite d’air.



> La mesure est reportée sur l’afficheur et vous passez à la pièce suivante.



Afin d’éviter l’usure de la bague, il est recommandé de disposer d’un guide facilitant l’introduction des composants.

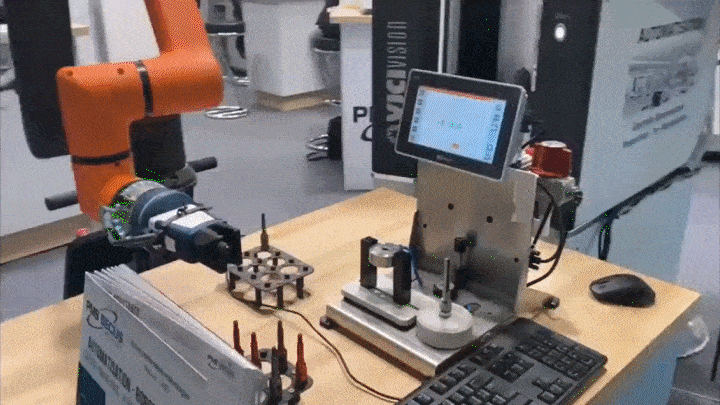

 Compact, rapide et facilement automatisable

Idéal pour les lignes de production, nous avons développé une base compacte, ergonomique et prête à l’emploi répondant à toutes vos exigences et besoins afin de vous faire gagner du temps dans vos contrôles et mesures.

Le système de mesure pneumatique est polyvalent, la partie mesurante est interchangeable et prête à s’adapter à votre ligne de production.

MISE EN SITUATION :

Pour les diamètres des pièces coniques, la variation d’angle est généralement vérifiée avec des bagues à mesure pneumatiques et un système de buse d’air disposant d’une différence de deux et/ou de plusieurs diamètres, espacés d’une distance connue.





C’est le même principe pour les mesures de diamètres intérieurs

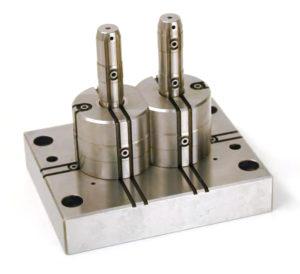

Ci-dessous un montage combinant la mesure de plusieurs éléments (diamètres, profondeurs, angles, …)

Et tout ça en même temps !

Mesure simultanée de 14 diamètres sur des pièces Ø 20 avec une tolérance de 1 micron

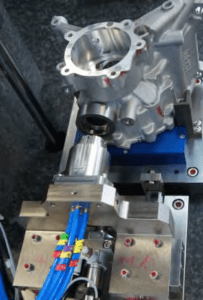

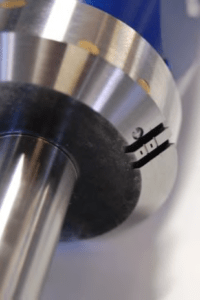

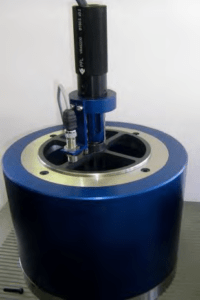

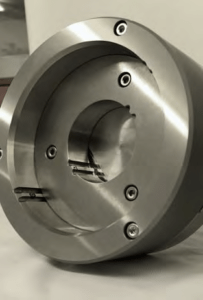

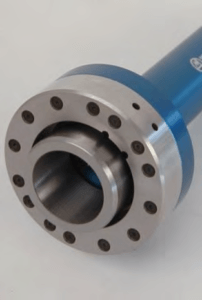

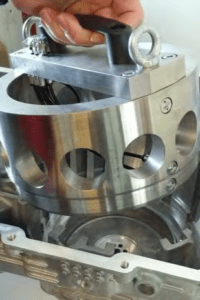

Exemples d'applications
