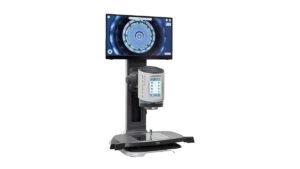

Système vidéo EVO CAM

Vision Engineering
EVO Cam est un microscope numérique haute définition puissant, polyvalent et facile à utiliser. Les options de configuration variées offrent une excellente qualité d’image et un grossissement optique jusqu’à 725x
Catégorie :

Description

Confort

L’EVO Cam II est conçu pour plus être pratique.

Un grand champ de vision et une longue distance de travail, vous permettent d’examiner un large éventail de sujets.

L’EVO Cam dispose de dix préréglages qui facilitent le partage entre les utilisateurs de différentes applications.



Mesures précises et répétables

Plusieurs étalonnages à différents zooms peuvent être enregistrés dans des préréglages, accélérant la mesure des détails de différentes tailles et supprimant la nécessité de recalibrer.



L’EVO Cam peut être installé en quelques minutes. Allumez la caméra et commencez à regarder et prendre des images Full HD

Rapport de zoom 30x



Objectifs Plage de grossissement (24” monitor) Distance de travail (mm) Max. Champ de vision (mm)
0.45x 2.3x – 68x 160 241 x 134
0.62x 3.1x – 93.7x 106 173 x 96
1.0x 5.0x – 151.2x 85 88 x 57
1.5x 7.6x – 226.8x 43 45 x 36
2.0x 10x – 302.4x 29 37 x 27
Lentilles d’objectif grand angle
2 Dioptre 0.8x – 24x 500 600 x 350
3 Dioptre 1.15x – 32.6x 330 420 x 250
4 Dioptre 1.71x – 51.41x 245 293 x 171
5 Dioptre 2.12x – 65.5x 197 232 x 135
Lentilles d’objectif micro
5x 250x – 378x 21 2.1 x 1.3
10x 500x – 756x 22 1.0 x 0.65



Dispositif optique rotatif de 360°



Paramètre
Plage de grossissement (24” monitor) Distance de travail (mm)
Champ de vision maximum (mm)
Angle de vue
Rapport de zoom
Dispositif optique rotatif de 360° 19x – 105x 35.5 26 x 22 34° 5.3x
Vue directe 28x – 151x 56.5 20 x 11 N/A 5.3x



Données de la caméra
Zoom de la caméra 30x optique – 12x numérique
Résolution de la caméra  Full-HD 1080p, 1920 x 1080, CMOS 1 / 2.8 ″
Fréquence d’images 50 ips et 60 ips (commutable)
Mise au point automatique et mise au point manuellee
Sortie HDMI et USB 3.0
Type de fichier enregistré .png

Options de support :



  • Support Ergo : Très compact pour une stabilité exceptionnelle dans les applications à fort grossissement. Éclairage en lumière transmise du diaphragme option. Une platine flottante peut être installée.

  • Support multiaxes : Précis et robuste, idéal pour les applications industrielles nécessitant un espace de travail optimum. Vérin à gaz intégré pour les réglages avec le contrepoids et un fonctionnement rapide et sans effort. Disponible avec une plate-forme de base ou monté directement sur la surface de travail.

  • Support avec perche à deux bras : Pour la stabilité et une portée étendue. Disponible avec une base de plateforme ou avec une fixation pour une installation directement sur la surface de travail. Support avec perche à un seul bras: stabilité élevée, grande plage de distance de travail, base de plate-forme robuste.

  • Support de perche à un bras : Haute stabilité, grande plage de distance de travail, base de plate-forme robuste.

  • Support de table : Compact avec pied à profil bas et éclairage en lumière transmise du diaphragme intégré

  • Support avec bras articulé : Portée étendue et flexibilité ultime pour permettre un positionnement précis.



– OPTIONS LOGICIELLES –

  • ViCapture : Capture d’image et vidéo
  • DimensionOne : Capture d’image, annotation, mesure à l’écran.
  • DimensionTwo : Capture d’image, annotation, mesure à l’écran, contrôle de la caméra.
  • VifoxEVO : Capture d’image, analyse, retouche d’images, annotation, mesure à l’écran, contrôle de la caméra, reporting.
  • ViPlus : Capture d’image, annotation, mesure à l’écran, contrôle de la caméra, reporting.
