Système de mesure de tampons

PMS BECUS Métrologie : Spécialiste Métrologie et Contrôle
Réf. PMS8822
Contrôler et Mesurer les cotes extérieures des calibres lisses et filetés

Pour la mesure de diamètre, filetages, hauteurs de calibres lisses et filetés

  • Destiné principalement à la mesure en laboratoire : étalonnage, calibration.
  • Utilisation également possible en atelier, en métrologie… suivant la précision du capteur utilisé.

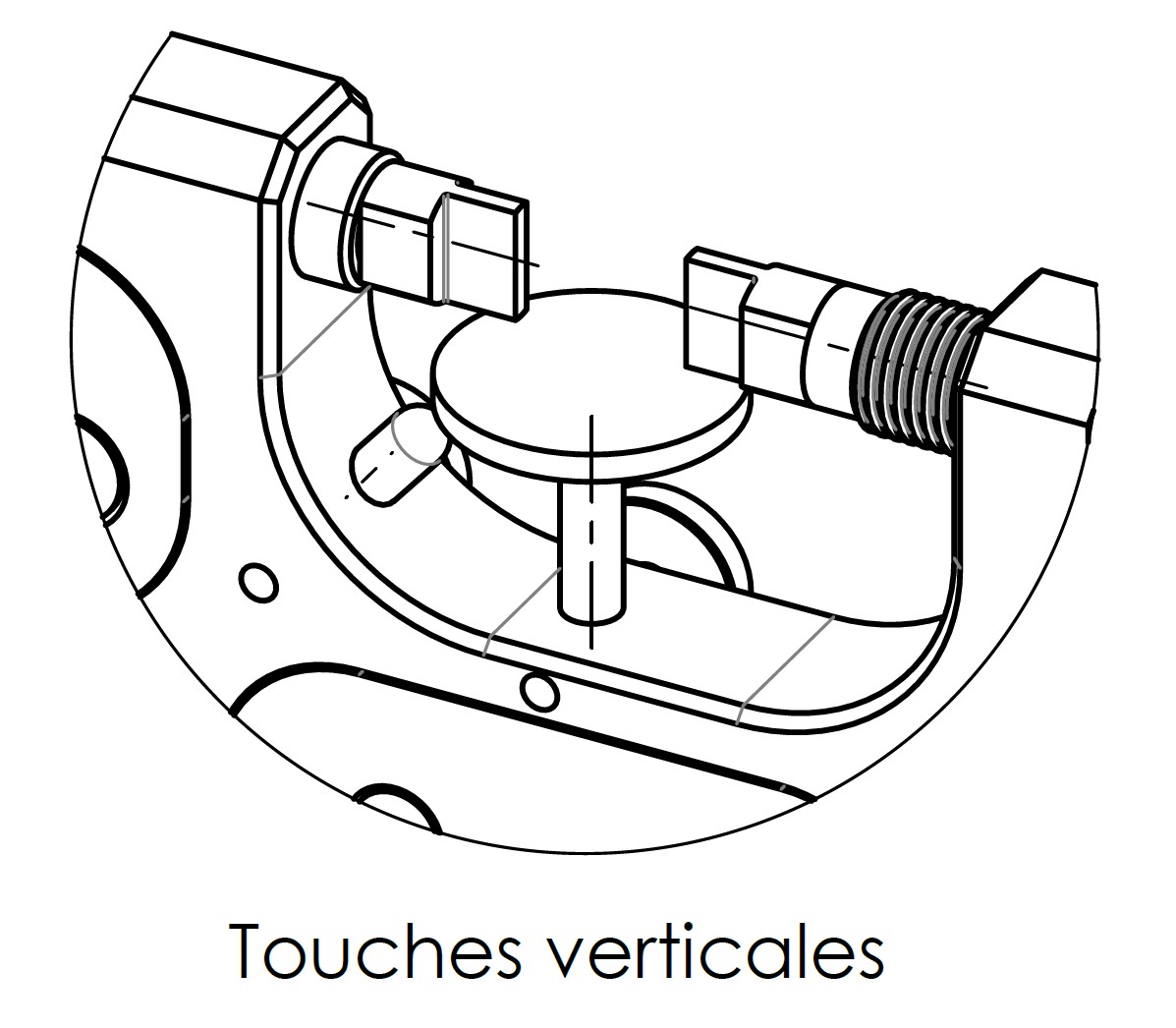

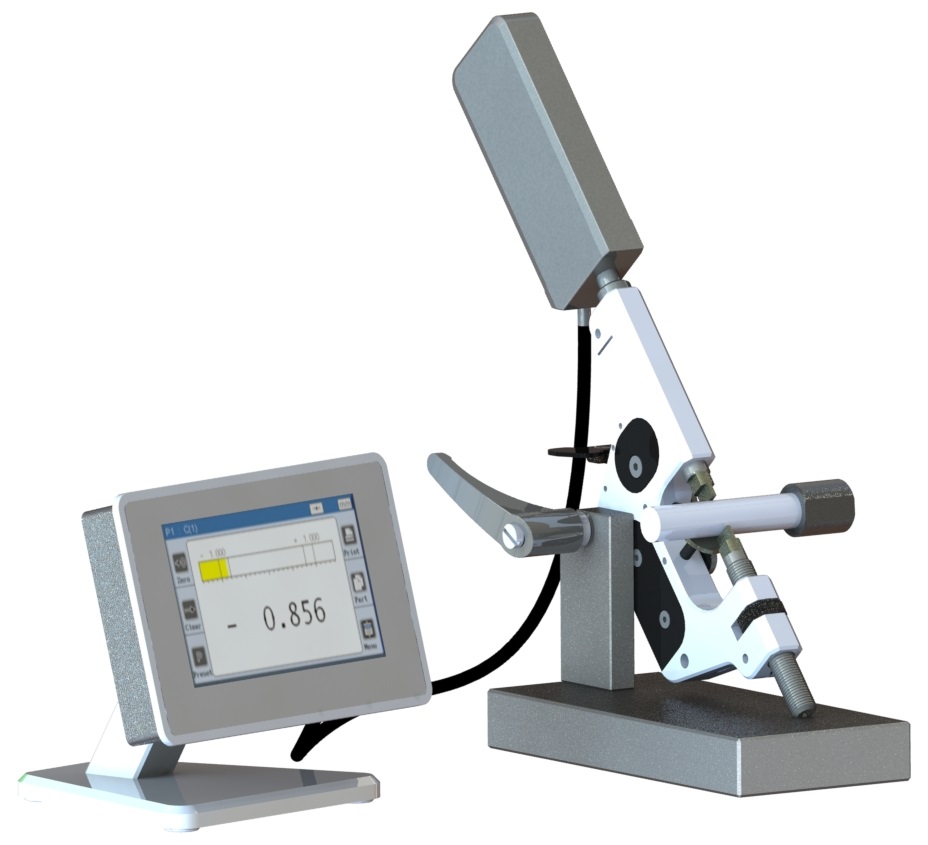

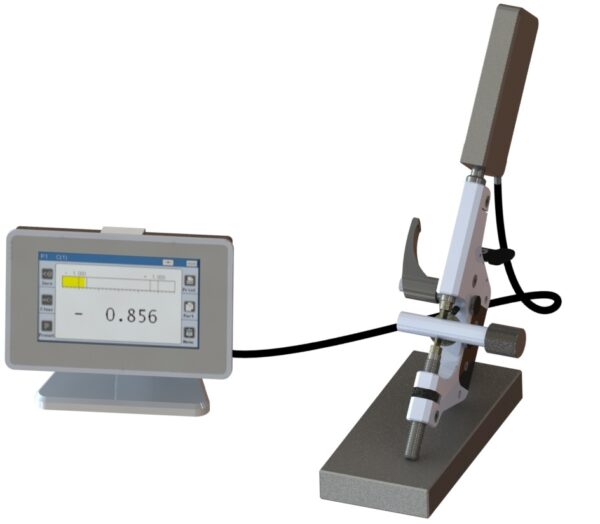

Mesureur de Piges Ø0 à 40 mm (mesure directe 12 mm, touches couteaux Ep. 1.5 mm)
+ Capteur MT1281 + Afficheur Métro M3 + 4 Tampons étalons sur socle



Caractéristiques :
Système de dégauchissage permettant de régler précisément le parallélisme des touches de mesure haute et basse.
La mesure précise et exacte s’obtient facilement grâce au système mécanique de recherche du point de rebroussement.
Toutes les pièces de précision sont trempées et rectifiées.



Planéité des touches < 0.1 μm
Précision du capteur 0.2 μm

Autres possibilités / Options :

  • Colonne à vis double guidage pour montage du capteur
  • Colonne lisse Ø40 mm pour montage du capteur
  • Granit classe 0, dimensions au choix (300×200, 400×250 mm….)
  • Touches de mesure carbures (Ø7.80 Réf. 4TC57335H par défaut)
  • Touches spéciales et suivant plan
  • Etalons de référence
  • Piges pour mesure de filetage
  • Capteurs de mesure haute précision (Heidenhain, Sony, Mahr, Metro…)
